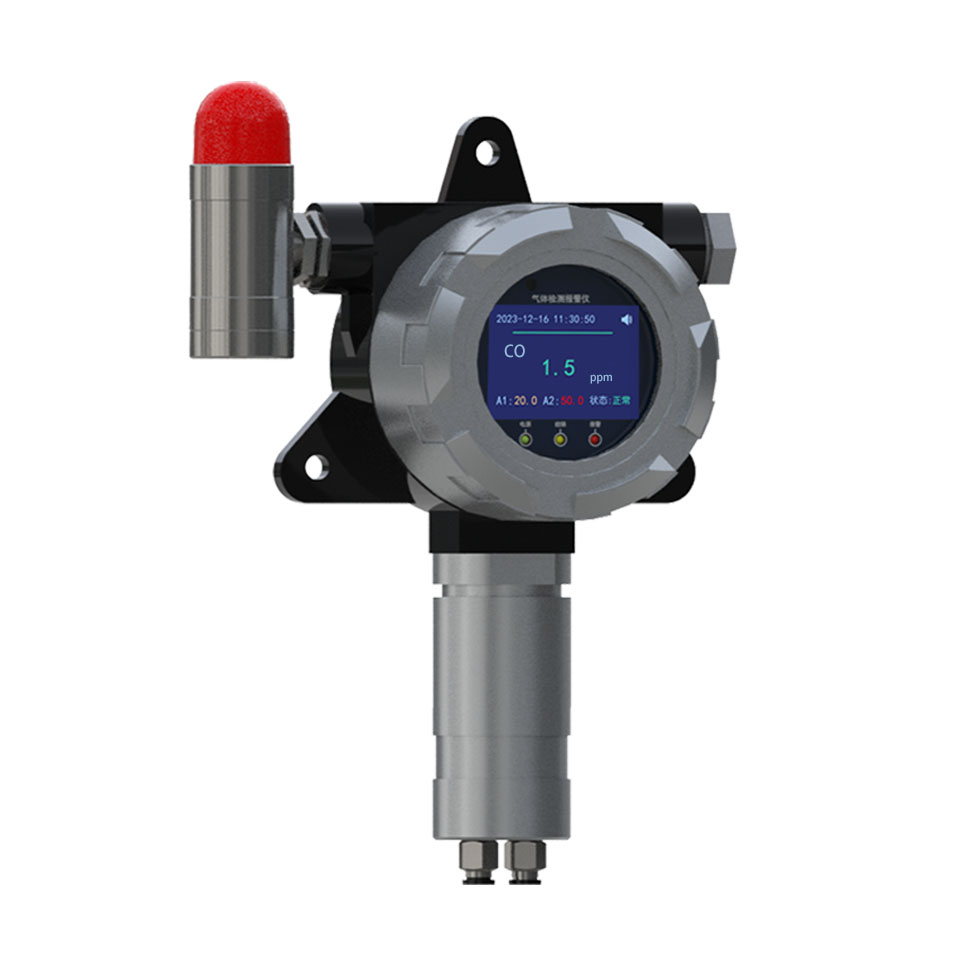

型号：XS-1000S-CO
XS-1000S-CO 新型智能型气体检测仪是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆(d)结构、固定安装方式的可燃/有毒气体检测仪、采用了进口一线品牌气体传感器，探头智能化设计，可即插即用无需再现场标定。产品标准配置带有TFT液晶显示，仪表具备三线制4-20mA模拟信号和RS485数字信号输出，可选配可编程开关量输出等模块，方便系统组网及维护。
产品特点：
★ 结构模块化、维护方便，接线安装简单
★ 插拔式智能探头设计，即插即用，无需现场标定
★ 丰富的传感器量程选择，可根据需求定制
★ 支持PPM、mg/m³、PPB、ug/m³等单位自由切换
★ 支持RS485和4~20mA(三线制)
★ 支持选配LORA、ZIGBEE、NB-LoT、4G、GPRS等无线输出，并可实现手机APP+云平台+小程序上直接读取监测数值。
★ 产品选择材质优秀，采用隔爆兼本安型设计，具有良好的密封性，防腐性，防爆和抗磁干扰强
概述：
XS-1000S新型智能型气体检测仪是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆(d)结构、固定安装方式的可燃/有毒气体检测仪、采用了进口一线品牌气体传感器，探头智能化设计，可即插即用无需再现场标定。产品标准配置带有TFT液晶显示，仪表具备三线制4-20mA模拟信号和RS485数字信号输出，可选配可编程开关量输出等模块，方便系统组网及维护。
表1.技术参数
被测气体 | 一氧化碳 CO | 工作/温湿度 | -20℃~60℃ , 0～95%RH（无凝结） |
检测原理 | 电化学 | 继电器 | 低报/高报/故障三组开关量输出（选配） |
采样方式 | 扩散式或管道式 | 线性误差 | ≤±1% |
显 示 | 2.4 英寸 TFT 液晶显示屏 | 供电电源 | 12～36VDC |
量 程 | 0-200/1000ppm（量程可选、可订制） | 信号输出 | RS485 和 4～20mA （三线制） 支持选配 LORA、ZIGBEE、NB- IoT、4G、GPRS 等 |
分 辨 率 | 0.1/1ppm（分辨率可选） | 连接螺纹 | M20*1.5 内 螺 纹 ， 可 选 G3/4 、 G1/2 、 1/2NPT、3/4NPT |
重 复 性 | ≤±2% | 防爆等级 | Ex db I IC T6 Gb |
线性误差 | ≤±1% | 防 护 | IP66 |
精 度 | ≤± 3 % F.S. | 尺寸 | 195mm*178mm*90mm（MAX） |
气压范围 | 860～1060hpa | 主体材料 | ADC12 铝合金 约 1.2kg （304/316 不锈钢选配） |
功 耗 | ＜5.0W | 执行标准 | GBT50493-2019 石油化工可燃气体和有毒 气体检测报警设计标准 |
| GB/T 3836.2-2021《爆炸性环境 第2 部分:由隔爆外壳“d”保护的设备》 |
外形结构及接口定义：
表2.引脚定义
序号 | 引脚 | 外接线缆 | 定义 |
| 1 | 24V | 红线 | 12～36VDC+(电源输入正) |
| 2 | 4~20mA | 黄线 | 4～20mA输出正极 |
| 3 | GND | 黑线 | 12～36VDC-(电源输入负) 4～20mA输出负极 |
| 4 | 485A | 绿线 | RS485正极输出 |
| 5 | 485B | 蓝线 | RS485负极输出 |
| 6 | M1 | 棕线 | A1低报继电器公共端 |
| 7 | O1 | 橙线 | A1低报继电器常开端 |
| 8 | M2 | 灰线 | A2高报继电器公共端 |
| 9 | O2 | 白线 | A2高报继电器常开端 |
注：通讯协议请找我司销售人员索取，谢谢！
安装方式：
主要应用：
石油、石化、冶金、化工、消防、燃气、环保、造纸、印染、污水处理、电力、通讯、食品酿造、科研、教育、国防。
表3.其它可选择检测气体表
其它气体类型可咨询厂家
